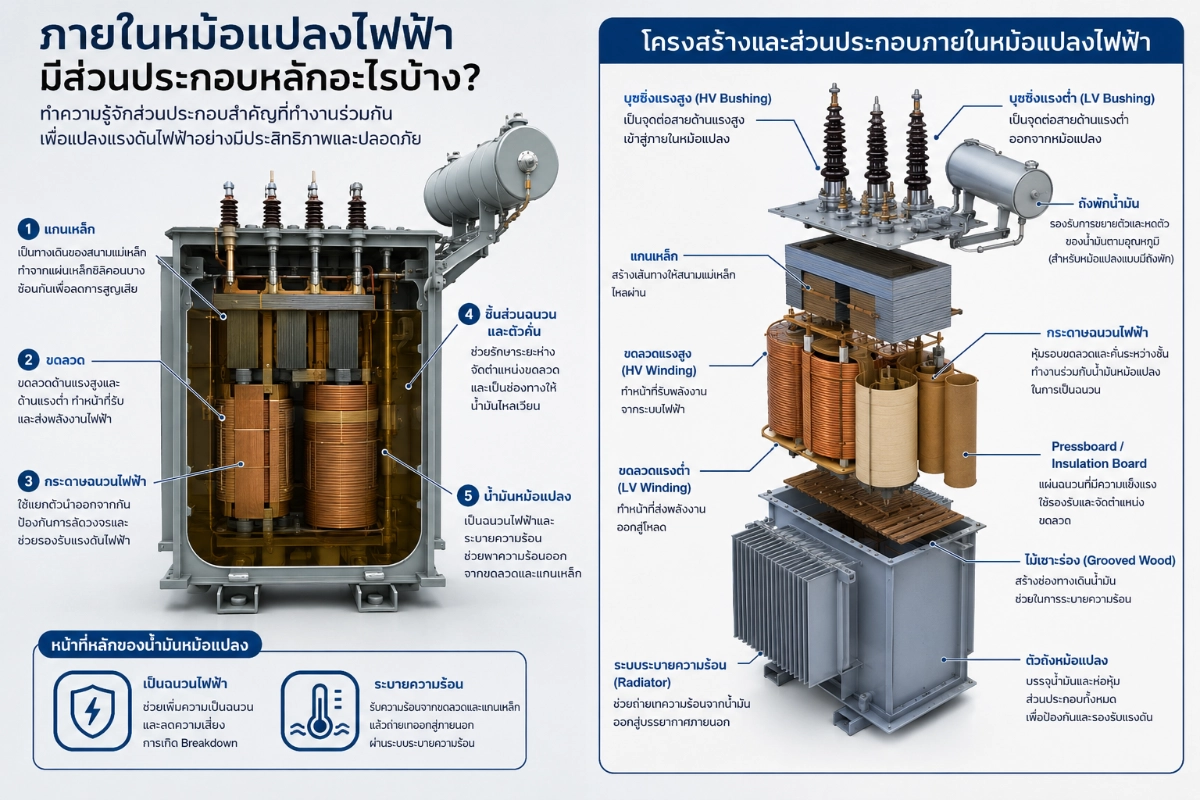

ภายในหม้อแปลงไฟฟ้า มีส่วนประกอบหลักอะไรบ้าง?

หม้อแปลงไฟฟ้า เป็นอุปกรณ์สำคัญในระบบส่งและจำหน่ายพลังงานไฟฟ้า ทำหน้าที่เปลี่ยนระดับแรงดันไฟฟ้าให้เหมาะสมกับการส่งจ่ายและการใช้งาน โดยเฉพาะหม้อแปลงชนิดใช้น้ำมัน ซึ่งภายในไม่ได้มีเพียงขดลวดกับแกนเหล็กเท่านั้น แต่ยังมีระบบฉนวน น้ำมันหม้อแปลง และชิ้นส่วนประกอบอีกหลายชนิดที่ต้องทำงานร่วมกัน

การทำความเข้าใจ ส่วนประกอบภายในหม้อแปลงไฟฟ้า จะช่วยให้มองเห็นภาพว่าทำไมคุณภาพของ น้ำมันหม้อแปลงไฟฟ้า และ กระดาษฉนวนไฟฟ้า จึงมีความสำคัญต่อประสิทธิภาพและอายุการใช้งานของหม้อแปลง

1. แกนเหล็ก (Transformer Core)

แกนเหล็กเป็นส่วนสำคัญของหม้อแปลง ทำหน้าที่เป็นทางเดินของสนามแม่เหล็กที่เกิดจากกระแสไฟฟ้าในขดลวด โดยทั่วไปผลิตจากแผ่นเหล็กซิลิคอนบาง ๆ นำมาเรียงซ้อนกันเพื่อลดการสูญเสียพลังงานที่เกิดขึ้นภายในแกน

การออกแบบแกนเหล็กต้องคำนึงถึงขนาดของหม้อแปลง ระดับแรงดัน ความถี่ และกำลังไฟฟ้าที่ต้องการใช้งาน หากแกนเหล็กมีคุณสมบัติไม่เหมาะสม อาจทำให้เกิดการสูญเสียและความร้อนเพิ่มขึ้น

ดังนั้น แกนเหล็กจึงเป็นหนึ่งในองค์ประกอบที่ส่งผลโดยตรงต่อประสิทธิภาพของหม้อแปลงไฟฟ้า

2. ขดลวด (Transformer Winding)

ขดลวดเป็นส่วนที่ทำหน้าที่รับและส่งพลังงานไฟฟ้าผ่านหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า โดยหม้อแปลงจะมีขดลวดด้านแรงสูงและด้านแรงต่ำ

วัสดุที่ใช้ทำขดลวดส่วนใหญ่เป็นทองแดงหรืออะลูมิเนียม เนื่องจากมีคุณสมบัติในการนำไฟฟ้าที่เหมาะสมกับงานกำลังสูง

การจัดวางขดลวดต้องมีระยะห่างและระบบฉนวนที่เหมาะสม เพื่อป้องกันการเกิดไฟฟ้าลัดวงจรระหว่างชั้น ระหว่างขดลวด หรือระหว่างขดลวดกับแกนเหล็ก

ในหม้อแปลงไฟฟ้าแรงสูง การออกแบบขดลวดจึงต้องทำงานร่วมกับ กระดาษฉนวนไฟฟ้า Pressboard และวัสดุฉนวนอื่น ๆ อย่างเป็นระบบ

3. กระดาษฉนวนไฟฟ้า (Electrical Insulation Paper)

กระดาษฉนวนไฟฟ้า เป็นวัสดุสำคัญที่อยู่ภายในหม้อแปลงชนิดใช้น้ำมัน ทำหน้าที่แยกตัวนำไฟฟ้าออกจากกันและช่วยป้องกันการเกิดไฟฟ้าลัดวงจร

กระดาษฉนวนที่ใช้กับหม้อแปลงมีหลายประเภท เช่น Kraft Paper, Pressboard, Crepe Paper และ Diamond Dotted Paper โดยแต่ละชนิดมีหน้าที่และรูปแบบการใช้งานแตกต่างกัน

เมื่อกระดาษฉนวนทำงานร่วมกับน้ำมันหม้อแปลง จะเกิดเป็นระบบฉนวนแบบ Oil-Paper Insulation System ซึ่งเป็นระบบฉนวนที่ใช้กันอย่างแพร่หลายในหม้อแปลงไฟฟ้าแบบแช่น้ำมัน

คุณภาพของกระดาษฉนวนจึงต้องพิจารณาทั้งความหนาแน่น ความแข็งแรง คุณสมบัติทางไฟฟ้า ปริมาณความชื้น และความสามารถในการทำงานร่วมกับน้ำมันหม้อแปลง

4. Pressboard Insulation

Pressboard เป็นกระดาษฉนวนไฟฟ้าที่มีความหนามากกว่ากระดาษฉนวนทั่วไป ใช้สำหรับทำชิ้นส่วนฉนวนภายในหม้อแปลง เช่น แผ่นกั้น ฉนวนรองขดลวด Cylinder, Spacer และชิ้นส่วนที่ต้องการความแข็งแรงทางกล

นอกจากทำหน้าที่เป็นฉนวนไฟฟ้าแล้ว Pressboard ยังช่วยรักษาระยะห่างระหว่างส่วนประกอบต่าง ๆ ภายในหม้อแปลง และสามารถดูดซับน้ำมันหม้อแปลงได้ดี

คุณภาพของ Pressboard จึงมีผลทั้งต่อความแข็งแรงของโครงสร้างและประสิทธิภาพของระบบฉนวน

5. น้ำมันหม้อแปลง (Transformer Oil)

น้ำมันหม้อแปลงไฟฟ้า เป็นอีกหนึ่งส่วนประกอบที่มีความสำคัญอย่างมากในหม้อแปลงชนิด Oil Immersed Transformer โดยมีหน้าที่หลัก 2 ประการ

ประการแรก คือ การเป็นฉนวนไฟฟ้า

น้ำมันหม้อแปลงมีคุณสมบัติเป็นฉนวน ช่วยเพิ่มระยะทางฉนวนระหว่างส่วนที่มีศักย์ไฟฟ้าต่างกัน และช่วยลดความเสี่ยงของการเกิด Electrical Breakdown

ประการที่สอง คือ การระบายความร้อน

ขณะหม้อแปลงทำงาน ขดลวดและแกนเหล็กจะเกิดความร้อน น้ำมันหม้อแปลงจะรับความร้อนจากส่วนประกอบเหล่านี้และหมุนเวียนไปยังบริเวณที่สามารถถ่ายเทความร้อนออกสู่ภายนอกได้

ด้วยเหตุนี้ คุณภาพของ น้ำมันหม้อแปลง จึงมีความสัมพันธ์โดยตรงกับประสิทธิภาพของระบบฉนวนและการระบายความร้อนของหม้อแปลง

6. ชิ้นส่วนฉนวนและตัวคั่น (Insulation Components & Spacers)

ภายในหม้อแปลงมีชิ้นส่วนฉนวนอีกหลายประเภทที่ช่วยจัดตำแหน่งและรักษาระยะห่างระหว่างขดลวดกับส่วนประกอบอื่น ๆ

ตัวอย่างเช่น

• Pressboard
• Kraft Paper
• Crepe Paper
• Diamond Dotted Paper
• Spacers
• Cylinders
• Grooved Wood

วัสดุเหล่านี้ไม่ได้มีหน้าที่เพียงป้องกันไฟฟ้าลัดวงจร แต่ยังช่วยสร้างช่องทางให้น้ำมันหม้อแปลงไหลผ่านขดลวด เพื่อถ่ายเทความร้อนออกจากบริเวณที่มีอุณหภูมิสูง

โดยเฉพาะ Grooved Wood หรือไม้เซาะร่อง สามารถออกแบบร่องให้เป็นช่องทางเดินของน้ำมัน ช่วยสนับสนุนระบบระบายความร้อนภายในขดลวด

7. ระบบระบายความร้อน (Cooling System)

เมื่อหม้อแปลงทำงานอย่างต่อเนื่อง จะเกิดความร้อนจากการสูญเสียในขดลวดและแกนเหล็ก หากความร้อนสะสมมากเกินไป อาจเร่งการเสื่อมสภาพของระบบฉนวน

หม้อแปลงจึงมีระบบระบายความร้อน เช่น ครีบระบายความร้อน (Cooling Fins) หรือ Radiator เพื่อถ่ายเทความร้อนจากน้ำมันออกสู่บรรยากาศ

หม้อแปลงขนาดใหญ่บางรุ่นอาจใช้ระบบระบายความร้อนที่มีพัดลมหรือปั๊มน้ำมันเข้ามาช่วยเพิ่มเติม ทั้งนี้ขึ้นอยู่กับการออกแบบและกำลังของหม้อแปลง

8. ตัวถังหม้อแปลง (Transformer Tank)

ตัวถังเป็นโครงสร้างที่ห่อหุ้มชุดแกนเหล็ก ขดลวด น้ำมันหม้อแปลง และระบบฉนวนเอาไว้ภายใน

ตัวถังต้องมีความแข็งแรง สามารถรองรับน้ำหนักของส่วนประกอบภายใน รวมถึงแรงดันที่เกิดขึ้นจากการเปลี่ยนแปลงอุณหภูมิและสภาวะการทำงาน

สำหรับหม้อแปลงชนิดแช่น้ำมัน ตัวถังยังทำหน้าที่เป็นภาชนะสำหรับบรรจุ น้ำมันหม้อแปลงไฟฟ้า และช่วยป้องกันส่วนประกอบภายในจากสภาพแวดล้อมภายนอก

9. ระบบถังพักน้ำมัน (Conservator Tank)

หม้อแปลงบางประเภทจะมีถังพักน้ำมันติดตั้งอยู่ด้านบน โดยทำหน้าที่รองรับการขยายตัวและหดตัวของน้ำมันหม้อแปลงเมื่ออุณหภูมิเปลี่ยนแปลง

เมื่อหม้อแปลงมีอุณหภูมิสูง น้ำมันจะขยายตัวและมีปริมาตรเพิ่มขึ้น น้ำมันส่วนหนึ่งจะเคลื่อนเข้าสู่ถังพัก เมื่ออุณหภูมิลดลง น้ำมันจะหดตัวและไหลกลับเข้าสู่ตัวถัง

หม้อแปลงบางรุ่นเป็นแบบปิดผนึก (Hermetically Sealed) จึงไม่มีถังพักน้ำมัน โดยใช้การออกแบบตัวถังและระบบระบายความร้อนที่เหมาะสมแทน

10. ระบบป้องกันและตรวจสอบ

นอกจากส่วนประกอบหลักที่อยู่ภายในแล้ว หม้อแปลงยังทำงานร่วมกับอุปกรณ์ตรวจสอบและป้องกัน เช่น Buchholz Relay, Pressure Relief Device, Temperature Indicator และอุปกรณ์ตรวจวัดระดับน้ำมัน

อุปกรณ์เหล่านี้ช่วยตรวจจับความผิดปกติ เช่น การเกิดก๊าซ การเพิ่มขึ้นของอุณหภูมิ หรือแรงดันภายในที่สูงผิดปกติ เพื่อให้สามารถแจ้งเตือนหรือสั่งตัดหม้อแปลงออกจากระบบเมื่อเกิดเหตุผิดปกติ

น้ำมันหม้อแปลงและกระดาษฉนวนไฟฟ้าทำงานร่วมกันอย่างไร?

ระบบฉนวนของหม้อแปลงไฟฟ้าไม่ได้พึ่งพาวัสดุเพียงชนิดเดียว แต่เป็นการทำงานร่วมกันระหว่าง น้ำมันหม้อแปลงไฟฟ้าและกระดาษฉนวนไฟฟ้า

กระดาษฉนวนทำหน้าที่เป็นฉนวนแข็ง ช่วยแยกตัวนำและรักษาระยะห่างระหว่างส่วนประกอบ ส่วน น้ำมันหม้อแปลง ทำหน้าที่เป็นฉนวนของเหลวและช่วยถ่ายเทความร้อน

หากน้ำมันมีความชื้นสูง มีสิ่งปนเปื้อน หรือเสื่อมสภาพ อาจส่งผลต่อประสิทธิภาพของระบบฉนวนโดยรวม เช่นเดียวกับกระดาษฉนวนที่มีความชื้นหรือเสื่อมสภาพ

จึงต้องควบคุมคุณภาพของทั้งสองส่วนควบคู่กัน โดยเฉพาะหม้อแปลงไฟฟ้าแรงสูงที่ต้องทำงานภายใต้แรงดันและอุณหภูมิสูงเป็นเวลานาน

ทำไมคุณภาพของส่วนประกอบภายในหม้อแปลงจึงสำคัญ?

หม้อแปลงไฟฟ้าเป็นระบบที่ส่วนประกอบทุกชิ้นต้องทำงานร่วมกัน หากส่วนใดส่วนหนึ่งมีปัญหา อาจส่งผลต่อส่วนอื่นตามมา

ตัวอย่างเช่น หากระบบระบายความร้อนไม่ดี อุณหภูมิของน้ำมันหม้อแปลงและขดลวดจะเพิ่มขึ้น หากอุณหภูมิสูงเป็นเวลานาน อาจเร่งการเสื่อมสภาพของกระดาษฉนวน

ในทางกลับกัน หากน้ำมันหม้อแปลงมีความชื้นหรือคุณสมบัติทางไฟฟ้าลดลง ประสิทธิภาพของระบบฉนวนก็อาจลดลงเช่นกัน

ดังนั้น การเลือก น้ำมันหม้อแปลงไฟฟ้า กระดาษฉนวนไฟฟ้า Pressboard และวัสดุฉนวนอื่น ๆ ที่เหมาะสม จึงเป็นส่วนหนึ่งของการควบคุมคุณภาพหม้อแปลงตั้งแต่กระบวนการผลิต
