กระดาษฉนวนป้องกันไฟฟ้าได้อย่างไร?
กระดาษฉนวนป้องกันไฟฟ้าได้อย่างไร? คำตอบอยู่ที่คุณสมบัติของเส้นใยเซลลูโลสบริสุทธิ์ที่สามารถต้านทานการไหลของกระแสไฟฟ้า ทนแรงดันสูง และทำงานร่วมกับน้ำมันหม้อแปลงเพื่อสร้างระบบฉนวนที่มีประสิทธิภาพ
หม้อแปลงไฟฟ้าแรงดันสูงประกอบด้วยขดลวดทองแดงหลายชั้นที่ทำงานภายใต้แรงดันไฟฟ้าหลายพันจนถึงหลายแสนโวลต์ หากไม่มีวัสดุฉนวนคั่นระหว่างขดลวด กระแสไฟฟ้าจะไหลข้ามกันจนเกิดการลัดวงจร (Short Circuit) และทำให้หม้อแปลงเสียหายได้ในเวลาอันสั้น
กระดาษฉนวน (Transformer Insulation Paper) และ Pressboard จึงเป็นองค์ประกอบสำคัญของระบบฉนวนภายในหม้อแปลง ทำหน้าที่แยกส่วนที่มีศักย์ไฟฟ้าแตกต่างกัน ลดโอกาสการเกิด Breakdown และช่วยให้หม้อแปลงสามารถทำงานได้อย่างปลอดภัยตลอดอายุการใช้งาน
วัสดุชนิดนี้อาจดูเรียบง่าย แต่เป็นหนึ่งในปัจจัยที่กำหนดความน่าเชื่อถือของหม้อแปลงไฟฟ้าโดยตรง
กระดาษฉนวนคืออะไร

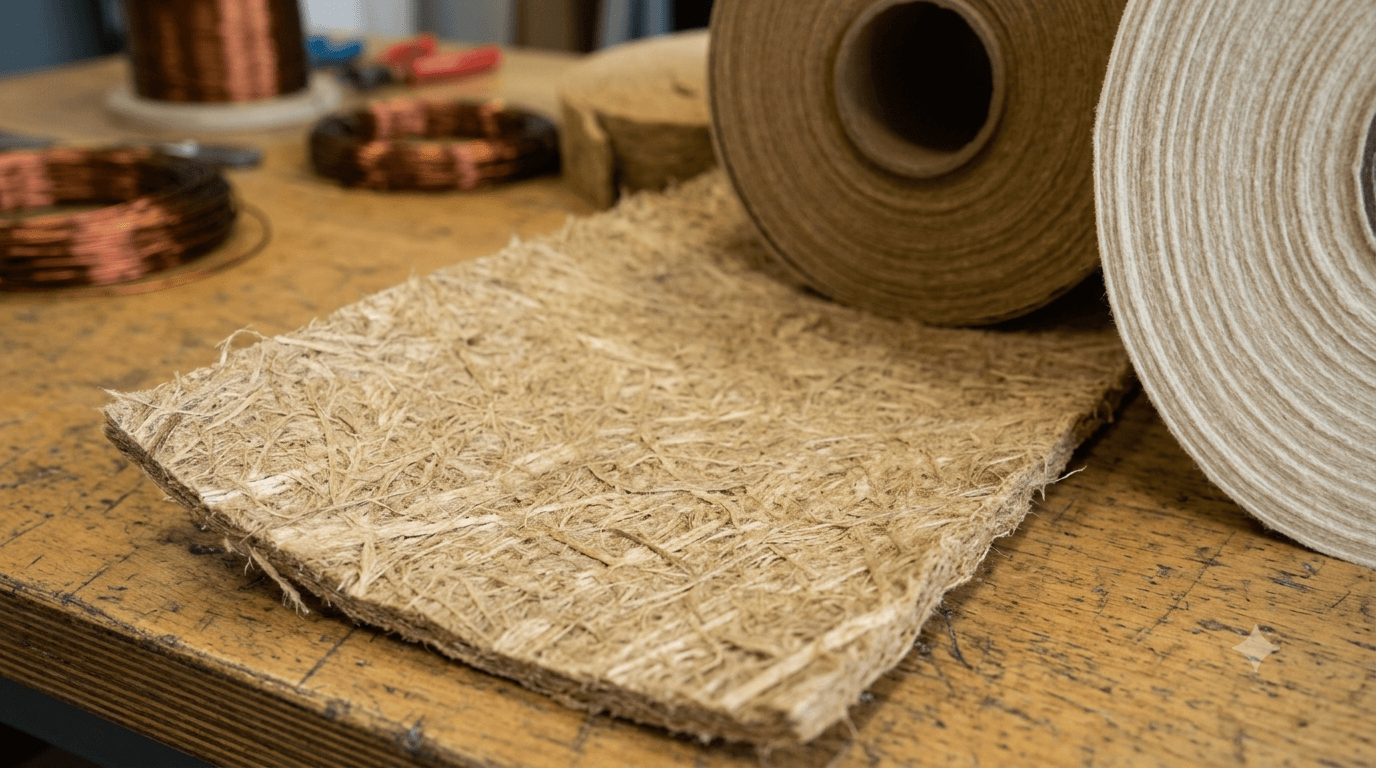

กระดาษฉนวนสำหรับหม้อแปลงผลิตจากเส้นใยเซลลูโลสบริสุทธิ์ (High Purity Cellulose) ผ่านกระบวนการผลิตที่ออกแบบมาสำหรับงานไฟฟ้าโดยเฉพาะ
จุดเด่นของวัสดุชนิดนี้ ได้แก่
- ค่าการนำไฟฟ้าต่ำ
- ค่าความเป็นฉนวนสูง
- ทนแรงดันไฟฟ้าสูง
- ทนความร้อนต่อเนื่องได้ดี
- ดูดซึมน้ำมันหม้อแปลงได้ดี
- มีความแข็งแรงทางกลสูง
เมื่อนำไปใช้งานร่วมกับน้ำมันหม้อแปลง จะเกิดระบบฉนวนที่มีประสิทธิภาพสูงกว่าการใช้วัสดุชนิดเดียว
หลักการป้องกันไฟฟ้าของกระดาษฉนวน
1. ป้องกันการไหลของกระแสไฟฟ้า
กระดาษฉนวนมีค่าความต้านทานไฟฟ้าสูงมาก ทำให้กระแสไฟฟ้าไม่สามารถไหลผ่านเนื้อวัสดุได้ง่าย
เมื่อวางกระดาษฉนวนคั่นระหว่างขดลวดแต่ละชั้น กระแสไฟฟ้าจะถูกจำกัดให้อยู่ภายในตัวนำ ไม่สามารถไหลข้ามไปยังขดลวดที่อยู่ติดกัน
หลักการนี้ช่วยลดความเสี่ยงของการลัดวงจรภายในหม้อแปลง
2. เพิ่มความแข็งแรงของสนามไฟฟ้า
ภายในหม้อแปลง สนามไฟฟ้าจะเกิดขึ้นตลอดเวลาระหว่างจุดที่มีศักย์ไฟฟ้าต่างกัน
กระดาษฉนวนช่วยกระจายสนามไฟฟ้าให้สม่ำเสมอ ลดการรวมตัวของสนามไฟฟ้าในบางตำแหน่ง ซึ่งเป็นสาเหตุสำคัญของการเกิด Electrical Breakdown
การออกแบบจำนวนชั้นและความหนาของกระดาษฉนวนจึงเป็นงานด้านวิศวกรรมที่ต้องคำนวณอย่างละเอียด
3. เพิ่มระยะทางของกระแสไฟฟ้า
ไฟฟ้าจะเลือกเส้นทางที่มีความต้านทานต่ำที่สุด
การเพิ่มชั้นของกระดาษฉนวน ทำให้กระแสไฟฟ้าต้องเดินทางผ่านระยะทางที่ยาวขึ้น ส่งผลให้ความสามารถในการทนแรงดันไฟฟ้าเพิ่มขึ้นตามหลัก Creepage Distance และ Clearance Distance
หลักการนี้ถูกนำมาใช้ในการออกแบบหม้อแปลงทุกระดับแรงดัน
กระดาษฉนวนทำงานร่วมกับน้ำมันหม้อแปลงอย่างไร
หม้อแปลงชนิด Oil Immersed ไม่ได้ใช้กระดาษฉนวนเพียงอย่างเดียว แต่ใช้ระบบฉนวนที่ประกอบด้วย
- กระดาษฉนวน
- Pressboard
- น้ำมันหม้อแปลง
เมื่อกระดาษดูดซึมน้ำมันจนเต็มช่องว่างภายในเส้นใย อากาศที่เคยอยู่ในเนื้อกระดาษจะถูกแทนที่ด้วยน้ำมัน
ผลลัพธ์ที่ได้คือ
- ลดการเกิดฟองอากาศ
- ลดโอกาสเกิด Partial Discharge
- เพิ่มค่าความเป็นฉนวน
- เพิ่มค่า Dielectric Strength
- เพิ่มความน่าเชื่อถือของระบบไฟฟ้า
ด้วยเหตุนี้ การอบแห้งกระดาษฉนวนก่อนประกอบหม้อแปลงจึงเป็นขั้นตอนที่สำคัญมาก
ความชื้นส่งผลต่อกระดาษฉนวนอย่างไร
แม้กระดาษฉนวนจะเป็นวัสดุที่มีคุณสมบัติเป็นฉนวนไฟฟ้าสูง แต่หากมีความชื้นสะสม คุณสมบัติทางไฟฟ้าจะลดลงอย่างรวดเร็ว
ผลกระทบที่พบได้ ได้แก่
- ค่า Dielectric Strength ลดลง
- ค่า Power Factor เพิ่มขึ้น
- เกิด Partial Discharge ได้ง่ายขึ้น
- อายุการใช้งานของฉนวนลดลง
- เพิ่มความเสี่ยงต่อการ Breakdown
จึงไม่น่าแปลกใจที่ผู้ผลิตหม้อแปลงให้ความสำคัญกับการควบคุมความชื้นตั้งแต่กระบวนการผลิต การขนส่ง ไปจนถึงการประกอบ
กระดาษฉนวนช่วยรองรับแรงทางกล
หน้าที่ของกระดาษฉนวนไม่ได้มีเพียงการป้องกันไฟฟ้า
Pressboard ยังถูกใช้เป็นชิ้นส่วนโครงสร้างภายในหม้อแปลง เช่น
- Spacer
- Barrier
- Cylinder
- End Ring
- Support Block
ชิ้นส่วนเหล่านี้ช่วยรองรับแรงกดจากขดลวด รวมถึงแรงกระแทกที่เกิดขึ้นขณะเกิดกระแสลัดวงจร
หากโครงสร้างภายในไม่แข็งแรง ขดลวดอาจเคลื่อนตัวจนทำให้ระบบฉนวนเสียหายได้
เหตุใดกระดาษฉนวนจึงมีหลายความหนา
ผู้ผลิตหม้อแปลงเลือกความหนาของกระดาษฉนวนตามปัจจัยหลายด้าน เช่น
- ระดับแรงดันไฟฟ้า
- ระยะห่างระหว่างขดลวด
- ขนาดของหม้อแปลง
- แรงทางกลที่ต้องรองรับ
- การไหลเวียนของน้ำมัน
- มาตรฐานการออกแบบของผู้ผลิต
การเลือกความหนาที่เหมาะสมช่วยให้หม้อแปลงมีทั้งความปลอดภัยและประสิทธิภาพในการระบายความร้อน
คุณสมบัติของกระดาษฉนวนที่ดี
ผู้ผลิตหม้อแปลงมักเลือกกระดาษฉนวนที่มีคุณสมบัติดังต่อไปนี้
- ผลิตจากเซลลูโลสบริสุทธิ์
- ความหนาแน่นสม่ำเสมอ
- ค่าความเป็นฉนวนสูง
- ค่าความชื้นต่ำ
- ดูดซึมน้ำมันได้ดี
- แข็งแรงต่อแรงอัด
- ทนความร้อนต่อเนื่อง
- ผ่านมาตรฐานอุตสาหกรรมที่เกี่ยวข้อง
วัสดุที่มีคุณภาพสูงช่วยลดโอกาสเกิดความเสียหาย และเพิ่มอายุการใช้งานของหม้อแปลงได้อย่างมีประสิทธิภาพ
การเลือกกระดาษฉนวนสำหรับหม้อแปลงไฟฟ้า
การเลือกวัสดุฉนวนควรพิจารณาร่วมกับการออกแบบของหม้อแปลง ไม่ใช่เลือกจากความหนาหรือราคาของวัสดุเพียงอย่างเดียว
หัวข้อที่ควรพิจารณา ได้แก่
- ระดับแรงดันไฟฟ้า
- อุณหภูมิการทำงาน
- แรงทางกลที่เกิดขึ้น
- คุณภาพของน้ำมันหม้อแปลง
- มาตรฐานของผู้ผลิต
- อายุการใช้งานที่ต้องการ
การเลือกวัสดุที่เหมาะสมตั้งแต่ต้น ช่วยลดต้นทุนการซ่อมบำรุงและเพิ่มความน่าเชื่อถือของระบบไฟฟ้าในระยะยาว
คำถามที่พบบ่อยเกี่ยวกับ White Oile SAVONO70 vs TECHNO70
Q: กระดาษฉนวนทำจากวัสดุอะไร?
A: ผลิตจากเส้นใยเซลลูโลสบริสุทธิ์ที่ออกแบบมาสำหรับงานไฟฟ้าแรงสูง มีคุณสมบัติเป็นฉนวนไฟฟ้าและทนความร้อน
Q: กระดาษฉนวนเพียงอย่างเดียวสามารถป้องกันไฟฟ้าได้หรือไม่?
A: สามารถป้องกันได้ แต่ในหม้อแปลงชนิด Oil Immersed จะทำงานร่วมกับน้ำมันหม้อแปลง เพื่อเพิ่มค่าความเป็นฉนวนและลดโอกาสเกิด Partial Discharge
Q: ความชื้นมีผลต่อกระดาษฉนวนอย่างไร?
A: ความชื้นทำให้ค่าความเป็นฉนวนลดลง เพิ่มความเสี่ยงต่อการเกิด Breakdown และลดอายุการใช้งานของหม้อแปลง
Q: กระดาษฉนวนมีอายุการใช้งานหรือไม่?
มี อายุการใช้งานขึ้นอยู่กับอุณหภูมิ ความชื้น ภาระโหลด และคุณภาพของน้ำมันหม้อแปลง หากระบบฉนวนเสื่อมสภาพ ประสิทธิภาพของหม้อแปลงก็จะลดลงตามไปด้วย
Q: Pressboard และ Insulation Paper ต่างกันอย่างไร?
Insulation Paper มักใช้พันรอบขดลวดหรือคั่นระหว่างชั้นของขดลวด ส่วน Pressboard มีความหนาและความแข็งแรงมากกว่า ใช้เป็นชิ้นส่วนโครงสร้าง เช่น Spacer, Barrier และ Cylinder ภายในหม้อแปลง
