Feature
Electrical Insulation Crepe Paper
กระดาษฉนวนแบบย่น หรือ กระดาษเครฟ เป็นวัสดุฉนวนที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมไฟฟ้า โดยเฉพาะในหม้อแปลงไฟฟ้าและอุปกรณ์ไฟฟ้าอื่น ๆ กระดาษเครปมีคุณสมบัติที่ช่วยในการเสริมความยืดหยุ่น ความทนทาน เมื่ออยู่ในน้ำมัน และใช้สำหรับต้านทานกระแสไฟฟ้า จึงเหมาะสมสำหรับการใช้งานในส่วนที่โค้งงอ
รายละเอียด
กระดาษฉนวนแบบย่น สำหรับหม้อแปลงไฟฟ้าบริษัทมีจำหน่าย 3 ชนิด คือ
- กระดาษฉนวนแบบม้วน (Electrical Insulation Crepe Paper Roll)
- กระดาษฉนวนแบบสลิท (Electrical Insulation Crepe Paper Slit)
- กระดาษฉนวนแบบหลอดย่น (Electrical Insulation Crepe Paper Tube)
-มีความคงทนต่ออุณหภูมิสูงในน้ำมัน ตั้งแต่ 26 – 100 องศาเซลเซียส
-มีความยืดหยุ่น และทนทานสูง เหมาะสำหรับใช้ในน้ำมันอุตสาหกรรมต่างๆ
-มีการหดตัวและการบีบอัดต่ำ
-ทำจากเยื่อกระดาษซัลเฟตเกรดไฟฟ้า 100% จากประเทศอินเดียมีคุณสมบัติทนกระแสไฟฟ้าได้มากกว่า
-สีเนื้อกระดาษตามธรรมชาติ
-มีความหนาแน่น แข็งแรง
-มีลายกระดาษที่เกิดจากการบีบอัด
-ดูดซึมน้ำมันได้สูง
-ค่า Electric Strength ขึ้นอยู่กับความหนาของกระดาษ
กระดาษฉนวนย่นชนิดม้วน
(Insulation Crepe Paper Roll)
กระดาษฉนวนย่นสลิท
(Insulation Crepe Paper Slit)

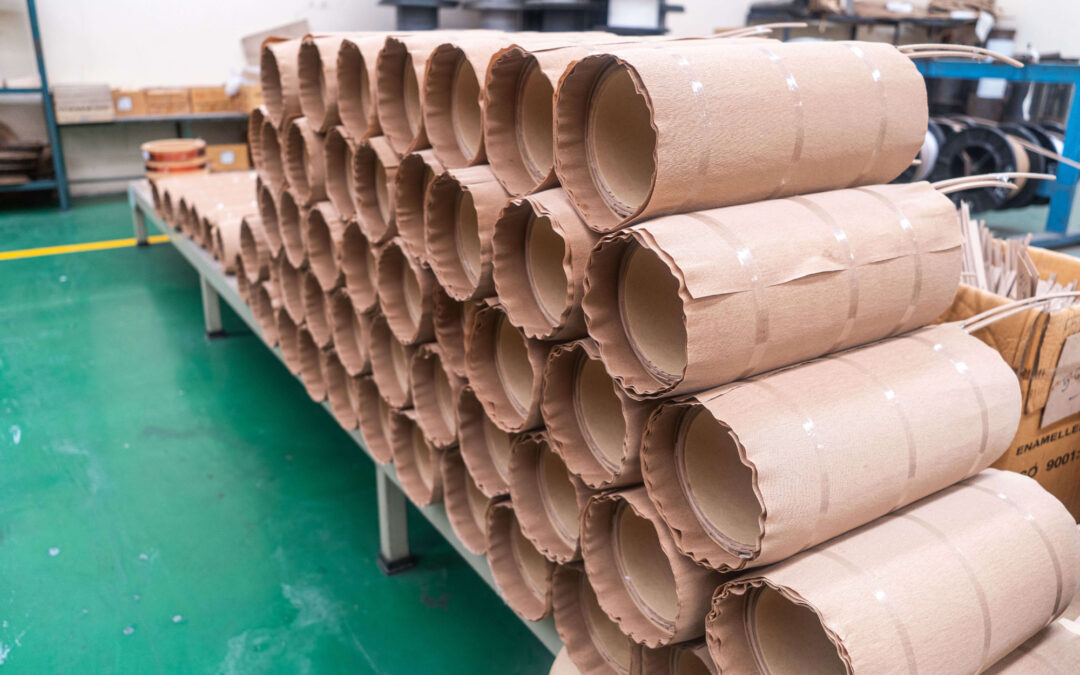

กระดาษฉนวนแบบหลอดย่น
(Insulation Crepe Paper Tube)
คุณสมบัติของ กระดาษฉนวนย่นชนิดย่น
ความยืดหยุ่นสูง:
กระดาษเครปฉนวนไฟฟ้ามีโครงสร้างที่ถูกพับและยืดได้ ทำให้มีความยืดหยุ่นสูง สามารถปรับเข้ากับรูปทรงที่ไม่เป็นระเบียบหรือมีความโค้งมนของขดลวดไฟฟ้าได้ดี ช่วยลดความเสี่ยงจากการเกิดการฉีกขาดหรือความเสียหายระหว่างการติดตั้ง
การเป็นฉนวนไฟฟ้าที่ดี:
กระดาษเครปฉนวนไฟฟ้ามีคุณสมบัติในการเป็นฉนวนไฟฟ้าสูง ป้องกันการไหลของกระแสไฟฟ้าระหว่างขดลวดและส่วนประกอบอื่น ๆ ของหม้อแปลงไฟฟ้า ทำให้ลดความเสี่ยงจากการลัดวงจร
ความต้านทานต่อการเสียดสี:
กระดาษเครปมีความต้านทานต่อการเสียดสีและการฉีกขาด ทำให้มีอายุการใช้งานยาวนานและคงทนเมื่อใช้งานในสภาพแวดล้อมที่มีการสั่นสะเทือนหรือการเคลื่อนไหว
ความสามารถในการดูดซับน้ำมัน:
กระดาษเครปสามารถดูดซับน้ำมันหม้อแปลงได้ดี ทำให้เพิ่มความสามารถในการเป็นฉนวนและช่วยกระจายความร้อนภายในหม้อแปลง
ความทนทานต่ออุณหภูมิ:
กระดาษเครปฉนวนไฟฟ้ามีความทนทานต่ออุณหภูมิสูง ทำให้สามารถใช้งานได้ในสภาพแวดล้อมที่มีการสะสมความร้อน โดยไม่สูญเสียคุณสมบัติการเป็นฉนวน
ความต้านทานต่อความชื้น:
กระดาษเครปมีคุณสมบัติในการต้านทานความชื้น ช่วยป้องกันการเกิดความชื้นภายในหม้อแปลงไฟฟ้า ซึ่งอาจทำให้คุณสมบัติการเป็นฉนวนลดลง
ความสามารถในการปรับรูปทรง:
ด้วยความยืดหยุ่น กระดาษเครปสามารถปรับรูปทรงให้เข้ากับพื้นผิวหรือขนาดที่ไม่สม่ำเสมอได้ดี ช่วยให้การติดตั้งทำได้ง่ายและมีประสิทธิภาพ
การใช้งานของ กระดาษฉนวนย่น
ในตัวเก็บประจุ (Capacitors):
ใช้ในตัวเก็บประจุไฟฟ้าเพื่อเพิ่มความทนทานและความเป็นฉนวนในระบบ
ในสวิตช์เกียร์และอุปกรณ์ไฟฟ้าอื่นๆ:
ใช้เป็นฉนวนในสวิตช์เกียร์และอุปกรณ์ไฟฟ้าที่ต้องการความยืดหยุ่นและการเป็นฉนวนไฟฟ้า
6.56-811
| Properties | Units |
Specified values under IEC-60554-3-3 |
Value | |||
| 60/120gsm | 60/150gsm | 100/200gsm | 60/90gsm | |||
| Thickness | mm | 0.38 | 0.43 | 0.51 | 0.37 | |
| Density | g/cc | 0.35 | 0.36 | 0.44 | 0.29 | |
| Hill count per 10mm | 10 – 18. | 13.3 | 13.2 | 12.2 | 10.4 | |
| Tensile Index MD | Nm/g | 39 | 32 | 25 | 25 | 28 |
| Elongation at break (MD) | % | The elongation / stretch at break shall be within 15% of that specified by purchaser | 101 | 154 | 116 | 65 |
| Moisture Content | % | 8 | 5.8 | 3.6 | 6.9 | 4.1 |
| Ash content | % | 1 | 0.55 | 0.5 | 0.6 | 0.5 |
| Conductivity of aqueous extract | mS/m | 10 max | 9.2 | 9.6 | 9.1 | 9.5 |
| pH of aqueous extract | 6 – 8 | 7.01 | 6.5 | 6.9 | 6.4 | |
| Electric strength in Air | kV/mm | Not specified | 5.4 | 5.5 | 6.4 | 5.5 |
| Electric strength in Oil | kV/mm | Not specified | 22.5 | 21.4 | 26.3 | 28.3 |
