Insulation Paper หรือ กระดาษฉนวน เป็นวัสดุที่ใช้ในการผลิตและซ่อมแซมหม้อแปลงไฟฟ้า วัสดุนี้มีคุณสมบัติในการป้องกันการไหลของกระแสไฟฟ้า ทำให้เป็นส่วนสำคัญในการสร้างความปลอดภัยและความเสถียรให้กับระบบไฟฟ้า
เราคือที่ 1
เรื่องกระดาษฉนวนสำหรับหม้อแปลงไฟฟ้า
รายละเอียด

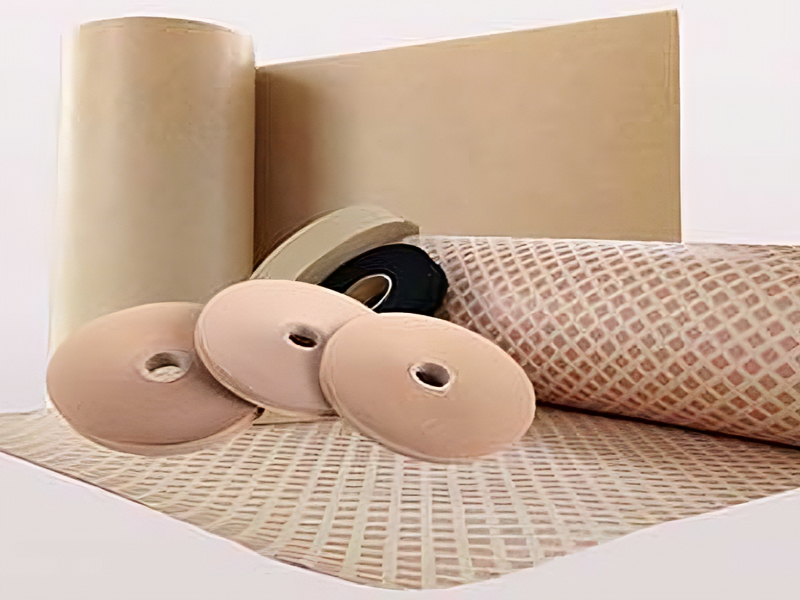

กระดาษฉนวน สำหรับหม้อแปลงไฟฟ้ามี 2 ชนิดคือ กระดาษฉนวนชนิดม้วน (Insulation Press Paper) และ กระดาษฉนวนชนิดแผ่น (Insulation Press Board)
-มีความคงทนต่ออุณหภูมิสูงในน้ำมัน ตั้งแต่ 26 – 100 องศาเซลเซียส
-มีความยืดหยุ่น และทนทานสูง เหมาะสำหรับใช้ในน้ำมันอุตสาหกรรมต่างๆ
-มีการหดตัวและการบีบอัดต่ำ
-ทำจากเยื่อกระดาษซัลเฟตเกรดไฟฟ้า 100% จากประเทศอินเดียมีคุณสมบัติทนกระแสไฟฟ้าได้มากกว่า
-สีเนื้อกระดาษตามธรรมชาติ
-มีความหนาแน่น แข็งแรง
-มีลายกระดาษที่เกิดจากการบีบอัด
-ดูดซึมน้ำมันได้สูง
-ค่า Electric Strength ขึ้นอยู่กับความหนาของกระดาษ

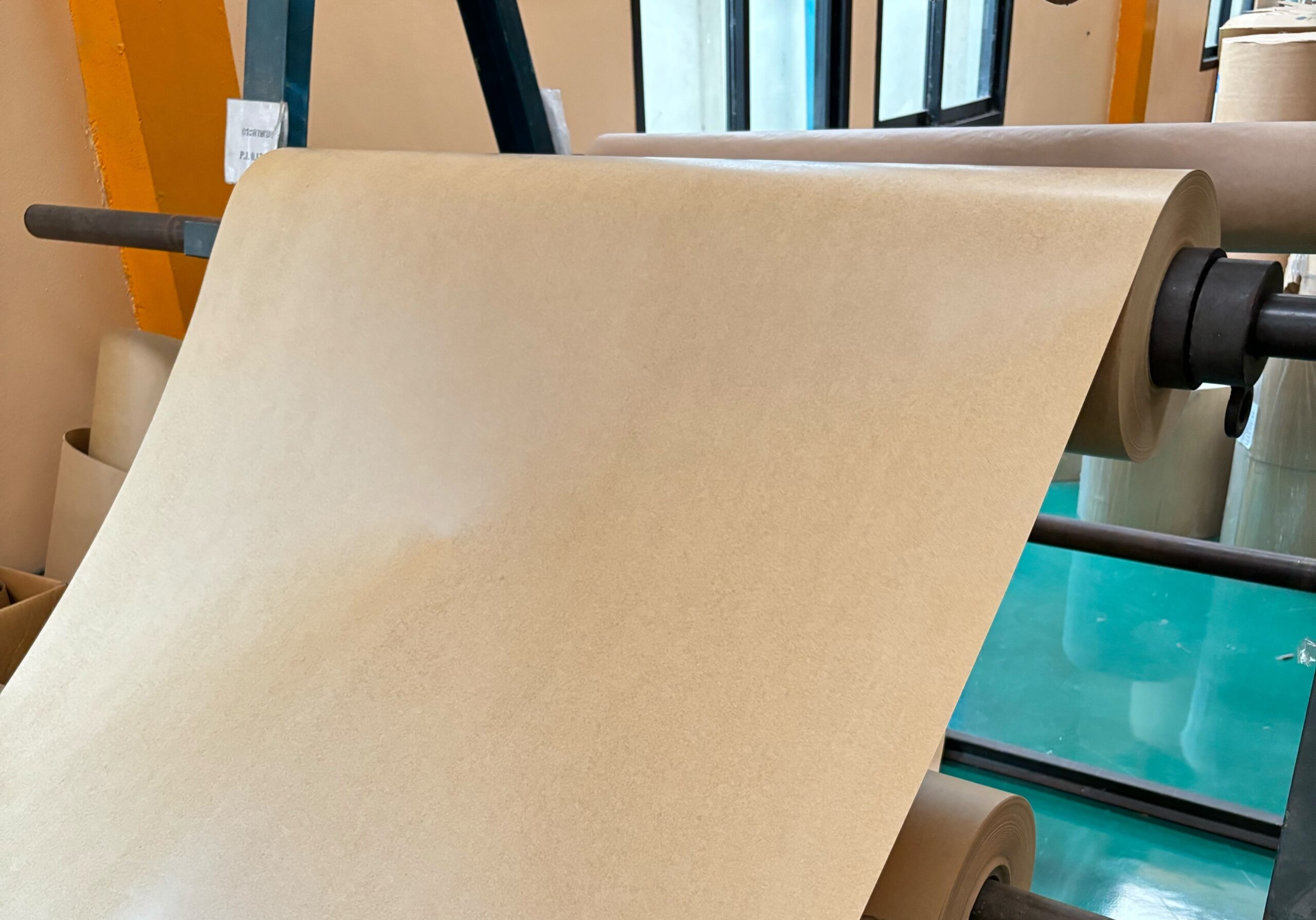

กระดาษฉนวนชนิดม้วน (Insulation Press Paper)
เป็นวัสดุที่ใช้ในการผลิตหม้อแปลงไฟฟ้าและอุปกรณ์ไฟฟ้าอื่น ๆ เพื่อเป็นฉนวนไฟฟ้ากั้นระหว่างขดลวด กระดาษฉนวนแบบม้วนมีความหนาตั้งแต่ 0.1 – 0.5 mm. ทำให้สามารถงอโค้งได้ตามหน้างานที่ใช้

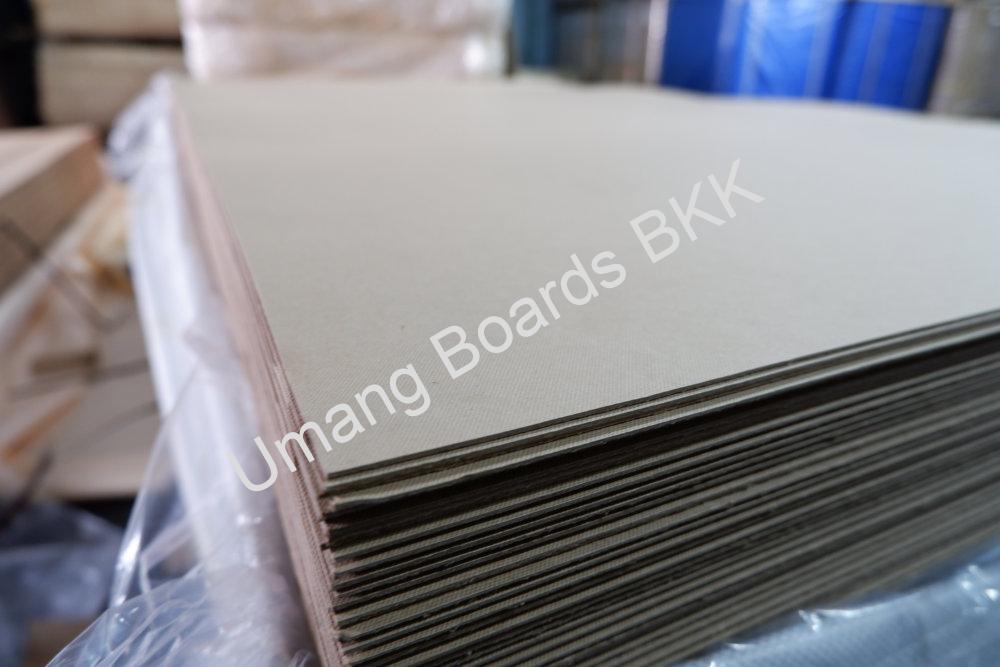

กระดาษฉนวนชนิดแผ่น (Insulation Press Board)
เป็นวัสดุที่ใช้ในการผลิตหม้อแปลงไฟฟ้าและอุปกรณ์อิเลคทรอนิกส์ เพื่อเป็นฉนวนไฟฟ้ากั้นระหว่างแกน หรือ ตัดใช้กั้นร่องน้ำมันในหม้อแปลงไฟฟ้า กระดาษฉนวนแบบแผ่น มีความหนาตั้งแต่ 0.8 – 5 mm. งอโค้งได้ในระดับหนึ่ง
กระดาษฉนวนชนิดม้วน (Insulation Press Paper)
ลักษณะของ Insulation Press Paper
1. ผลิตจากเยื่อกระดาษที่มีความบริสุทธิ์สูง:
กระดาษฉนวนอัดมักผลิตจากเยื่อกระดาษที่มีความบริสุทธิ์สูง ปราศจากสิ่งสกปรกและสารเคมีที่อาจทำให้คุณสมบัติการเป็นฉนวนลดลง
2. มีการอัดแน่นเป็นแผ่น:
กระดาษฉนวนอัดมีการอัดแน่นเป็นแผ่น ทำให้มีความหนาแน่นและความแข็งแรงเชิงกลสูง ซึ่งสามารถรองรับน้ำหนักและแรงดันได้ดี
คุณสมบัติของ Insulation Press Paper
ความเป็นฉนวนไฟฟ้าสูง:
กระดาษฉนวนอัดมีคุณสมบัติการเป็นฉนวนไฟฟ้าที่ดีเยี่ยม ช่วยป้องกันการไหลของกระแสไฟฟ้าระหว่างขดลวดและส่วนประกอบอื่น ๆ ในหม้อแปลงไฟฟ้า
ความแข็งแรงเชิงกล:
กระดาษฉนวนอัดมีความแข็งแรงเชิงกลสูง สามารถทนทานต่อแรงดันและแรงกระแทกได้ ทำให้มีความคงทนและลดความเสี่ยงจากความเสียหายที่เกิดจากการเคลื่อนที่หรือการสั่นสะเทือนของขดลวดภายในหม้อแปลง
ทนทานต่ออุณหภูมิสูง:
กระดาษฉนวนอัดสามารถทนทานต่ออุณหภูมิสูงได้ดี ทำให้มันเหมาะสมสำหรับการใช้งานในสภาพแวดล้อมที่มีการสะสมความร้อนสูง
การดูดซับและระบายความชื้น:
กระดาษฉนวนอัดมีคุณสมบัติในการดูดซับและระบายความชื้น ทำให้ช่วยรักษาสภาพแวดล้อมภายในหม้อแปลงให้แห้งและลดความเสี่ยงจากการเกิดความชื้นที่อาจทำให้คุณสมบัติการเป็นฉนวนลดลง
การทนต่อสารเคมีและการกัดกร่อน:
กระดาษฉนวนอัดมีความทนทานต่อสารเคมีและการกัดกร่อน ทำให้สามารถใช้งานในสภาพแวดล้อมที่มีสารเคมีหรือสารกัดกร่อนได้โดยไม่เสื่อมสภาพ
ความเสถียรทางกายภาพและเคมี:
กระดาษฉนวนอัดมีความเสถียรทางกายภาพและเคมีสูง ทำให้มีอายุการใช้งานยาวนานและคงทนต่อการเปลี่ยนแปลงสภาพแวดล้อม
การใช้งานของ Insulation Press Paper
ในหม้อแปลงไฟฟ้า:
กระดาษฉนวนอัดใช้ในการห่อหุ้มขดลวดและสร้างชั้นฉนวนระหว่างขดลวดเพื่อป้องกันการลัดวงจรและการเกิดไฟฟ้าลัดวงจร
ในอุปกรณ์ไฟฟ้าอื่นๆ:
กระดาษฉนวนอัดใช้ในการสร้างชั้นฉนวนและโครงสร้างทางกลในอุปกรณ์ไฟฟ้าอื่น ๆ เช่น มอเตอร์ไฟฟ้าและเครื่องกำเนิดไฟฟ้า
ด้วยคุณสมบัติที่หลากหลายและมีความสำคัญเหล่านี้ Insulation Press Paper จึงเป็นวัสดุที่มีบทบาทสำคัญในการเพิ่มความปลอดภัยและประสิทธิภาพในการทำงานของหม้อแปลงไฟฟ้าและอุปกรณ์ไฟฟ้าต่าง ๆ
| Properties | Units | Value | ||||
| 3 mil | 5 mil | 8 mil | 10 mil | |||
| Thickness | mm | 0.075 | 0.125 | 0.200 | 0.250 | |
| Thickness, Range | mm | 0.068 – 0.08 | 0.112 – 0.138 | 0.18 – 0.22 | 0.23 – 0.28 | |
| Apparent Density (Range) | g/cc | 1.0 – 1.2 | 1.0 – 1.2 | 1.0 – 1.2 | 1.0 – 1.2 | |
| Tensile Strength | MD | Mpa | 80 | 80 | 80 | 80 |
| CD | 40 | 40 | 40 | 40 | ||
| Elongation | MD | % | 1.0 | 1.0 | 1.0 | 1.0 |
| CD | 5.0 | 5.0 | 5.0 | 5.0 | ||
| Shrinkage (Min) | MD | % | 1.0 | 1.0 | 1.0 | 1.0 |
| CD | 1.5 | 1.5 | 1.5 | 1.5 | ||
| PD | 7 | 7 | 7 | 7 | ||
| Moisture Content (max) | % | 8 | 8 | 8 | 8 | |
| Oil Absorption (max) | % | 10.0 | 10.0 | 10.0 | 10.0 | |
| Ash Content | % | 1 | 1 | 1 | 1 | |
| Conductivity of aqueous extract(max) | mS/m | 8 | 8 | 8 | 8 | |
| pH of aqueous extract (Range) | 6-9 | 6-9 | 6-9 | 6-9 | 6-9 | |
| Electric strength in Air (min) | kV/mm | 11 | 11 | 11 | 11 | |
| Electric strength in Oil (min) | % | 60 | 60 | 60 | 60 | |
| Recommend curing temperature | C | 120 – 140 | 120 – 140 | 120 – 140 | 120 – 140 | |
| Recommended curing time | Hrs | 6-8 | 6-8 | 6-8 | 6-8 | |
| Bonding Shear Strength @ 140 Deg C for 6 hours & load 2 psi |
psi | 60 – 70 | 80 – 90 | 80 – 90 | 70 – 80 | |
เราคือที่ 1
เรื่องกระดาษฉนวนสำหรับหม้อแปลงไฟฟ้า
กระดาษฉนวนชนิดแผ่น (Insulation Press Board)
ลักษณะของ Insulation Press Board
1. วัสดุจากเส้นใยธรรมชาติ:
แผ่นฉนวนอัดมักทำจากเส้นใยธรรมชาติที่มีความบริสุทธิ์สูง เช่น เยื่อไม้ หรือวัสดุเส้นใยสังเคราะห์อื่น ๆ
2. มีการอัดแน่นเป็นแผ่นหนา:
วัสดุเส้นใยถูกนำมาอัดแน่นและขึ้นรูปเป็นแผ่นหนาที่มีความหนาและความแข็งแรงสูง ทำให้ทนทานต่อแรงดันและแรงกระแทกได้ดี
กระดาษฉนวนชนิดแผ่น
ได้รับมาตรฐาน IEC 60641-3.1 : 2008 ในการทดสอบกระดาษฉนวนไฟฟ้า มีขนาดต่างๆตาม หนาxกว้างxยาว ดังนี้
- 0.80 x 1000 x 2000 มม.
- 1.0 x 1000 x 2000 มม.
- 1.6 x 1000 x 2000 มม.
- 2.0 x 1000 x 2000 มม.
- 3.2 x 1000 x 2000 มม.
- 4.0 x 1000 x 2000 มม.
- 5.0 x 1000 x 2000 มม.
การใช้งานของ Insulation Press Boards
เพิ่มความปลอดภัยในระบบไฟฟ้า:
แผ่นฉนวนอัดช่วยป้องกันการลัดวงจรและการเกิดไฟฟ้าลัดวงจร ทำให้ระบบไฟฟ้ามีความปลอดภัยมากขึ้น
เพิ่มความทนทานและอายุการใช้งาน:
ด้วยความแข็งแรงและทนทาน แผ่นฉนวนอัดช่วยเพิ่มอายุการใช้งานของหม้อแปลงและอุปกรณ์ไฟฟ้า
ประสิทธิภาพในการระบายความร้อน:
แผ่นฉนวนอัดช่วยในการระบายความร้อนจากขดลวดและส่วนประกอบภายในหม้อแปลง ทำให้ระบบทำงานได้อย่างมีประสิทธิภาพ
ด้วยคุณสมบัติที่หลากหลายและมีความสำคัญเหล่านี้ Insulation Press Boards จึงเป็นวัสดุที่มีบทบาทสำคัญในการเพิ่มความปลอดภัยและประสิทธิภาพในการทำงานของหม้อแปลงไฟฟ้าและอุปกรณ์ไฟฟ้าต่าง ๆ
| Properties | Units | Value | ||||
| 3 mil | 5 mil | 8 mil | 10 mil | |||
| Thickness | mm | 0.075 | 0.125 | 0.200 | 0.250 | |
| Thickness, Range | mm | 0.068 – 0.08 | 0.112 – 0.138 | 0.18 – 0.22 | 0.23 – 0.28 | |
| Apparent Density (Range) | g/cc | 1.0 – 1.2 | 1.0 – 1.2 | 1.0 – 1.2 | 1.0 – 1.2 | |
| Tensile Strength | MD | Mpa | 80 | 80 | 80 | 80 |
| CD | 40 | 40 | 40 | 40 | ||
| Elongation | MD | % | 1.0 | 1.0 | 1.0 | 1.0 |
| CD | 5.0 | 5.0 | 5.0 | 5.0 | ||
| Shrinkage (Min) | MD | % | 1.0 | 1.0 | 1.0 | 1.0 |
| CD | 1.5 | 1.5 | 1.5 | 1.5 | ||
| PD | 7 | 7 | 7 | 7 | ||
| Moisture Content (max) | % | 8 | 8 | 8 | 8 | |
| Oil Absorption (max) | % | 10.0 | 10.0 | 10.0 | 10.0 | |
| Ash Content | % | 1 | 1 | 1 | 1 | |
| Conductivity of aqueous extract(max) | mS/m | 8 | 8 | 8 | 8 | |
| pH of aqueous extract (Range) | 6-9 | 6-9 | 6-9 | 6-9 | 6-9 | |
| Electric strength in Air (min) | kV/mm | 11 | 11 | 11 | 11 | |
| Electric strength in Oil (min) | % | 60 | 60 | 60 | 60 | |
| Recommend curing temperature | C | 120 – 140 | 120 – 140 | 120 – 140 | 120 – 140 | |
| Recommended curing time | Hrs | 6-8 | 6-8 | 6-8 | 6-8 | |
| Bonding Shear Strength @ 140 Deg C for 6 hours & load 2 psi |
psi | 60 – 70 | 80 – 90 | 80 – 90 | 70 – 80 | |
คุณสมบัติของ Insulation Press Board
-
- การเป็นฉนวนไฟฟ้าที่ดี: กระดาษฉนวนมีความสามารถในการป้องกันการไหลของกระแสไฟฟ้า ซึ่งช่วยป้องกันการลัดวงจรและการรั่วไหลของไฟฟ้าภายในหม้อแปลง
- การต้านทานความชื้น แผ่นฉนวนอัดมีความสามารถในการต้านทานความชื้นได้ดี ลดความเสี่ยงจากการเกิดความชื้นที่อาจทำให้คุณสมบัติการเป็นฉนวนลดลง
- ทนต่อความร้อน: กระดาษฉนวนมักผลิตจากวัสดุที่ทนทานต่ออุณหภูมิสูง จึงสามารถใช้งานได้ในสภาพแวดล้อมที่มีความร้อนสูงโดยไม่เสื่อมสภาพ
- ความแข็งแรงทนทาน: กระดาษฉนวนมีความแข็งแรงเชิงกลสูง สามารถทนต่อแรงดันและแรงกระแทกได้ดี ทำให้มันเหมาะสมสำหรับการใช้งานในหม้อแปลงไฟฟ้าที่ต้องการความทนทาน
- ความสามารถในการดูดซับน้ำมันฉนวน: กระดาษฉนวนสามารถดูดซับน้ำมันฉนวนได้ดี ซึ่งน้ำมันฉนวนช่วยเพิ่มประสิทธิภาพในการป้องกันไฟฟ้าและการระบายความร้อน
