รวมทุกเรื่องที่ควรรู้เกี่ยวกับ Diamond Dotted Paper

ในระบบหม้อแปลงไฟฟ้าที่เราใช้งานอยู่ทุกวัน diamond dotted paper ถือเป็นวัสดุฉนวนที่มีบทบาทไม่น้อยในการช่วยปกป้องชิ้นส่วนภายใน และยืดอายุการใช้งานของหม้อแปลงให้นานขึ้น จุดเด่นอยู่ที่ความสามารถในการยึดขดลวดให้อยู่กับที่ ลดความเสียหายจากแรงสั่นสะเทือน พร้อมทั้งรองรับอุณหภูมิสูงได้ดี จึงช่วยลดโอกาสเกิดปัญหาลัดวงจรภายในหม้อแปลงไฟฟ้า ทาง UMANG BKK จึงอยากชวนคุณมาทำความเข้าใจให้ลึกขึ้นว่าเหตุใดกระดาษไดมอนดอทจึงเป็นส่วนสำคัญของงานระบบไฟฟ้าที่ไม่ควรมองข้าม

Diamond Dotted Paper คืออะไร? กระดาษฉนวนคุณภาพสูงสำหรับหม้อแปลงไฟฟ้า

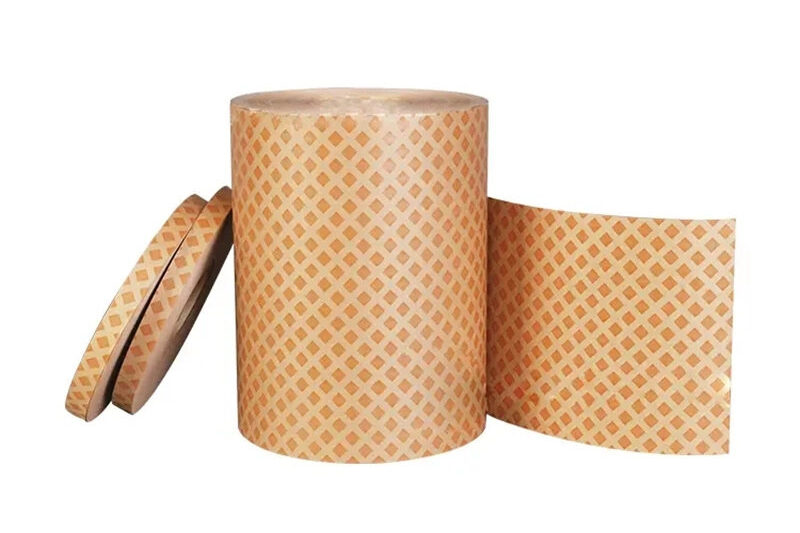

หม้อแปลงไฟฟ้า Diamond Dotted Paper หรือกระดาษไดมอนดอท คือกระดาษฉนวนไฟฟ้าชนิดพิเศษที่ได้รับความนิยมในอุตสาหกรรมผลิตหม้อแปลงไฟฟ้า จุดเด่นอยู่ที่การเคลือบกาวอีพ็อกซี่เป็นจุด ๆ เรียงเป็นลวดลายรูปสี่เหลี่ยมข้าวหลามตัดบนผิวกระดาษ เมื่อผ่านความร้อน กาวจะละลายและเชื่อมกระดาษให้ติดกันอย่างแน่นหนา ช่วยเพิ่มความแข็งแรงให้กับขดลวด ลดการเคลื่อนตัวขณะใช้งาน อีกทั้งยังทนความร้อนสูง ไม่ติดไฟ และรองรับแรงดันไฟฟ้าระดับสูงได้อย่างดีเยี่ยม

  Feature

Diamond Dotted Paper หรือ กระดาษลายจุดเพชร เป็นวัสดุฉนวนที่ใช้ในหม้อแปลงไฟฟ้า มีลักษณะเฉพาะคือมีจุดกาวที่จัดเรียงเป็นลายเพชรบนพื้นผิวของกระดาษ จุดกาวเหล่านี้มีบทบาทสำคัญในการช่วยป้องกันการเคลื่อนที่ของขดลวดในหม้อแปลงไฟฟ้า และเพิ่มความทนทานต่อความร้อนและการกระแทก

เราคือที่ 1
เรื่องกระดาษฉนวนสำหรับหม้อแปลงไฟฟ้า

  รายละเอียด

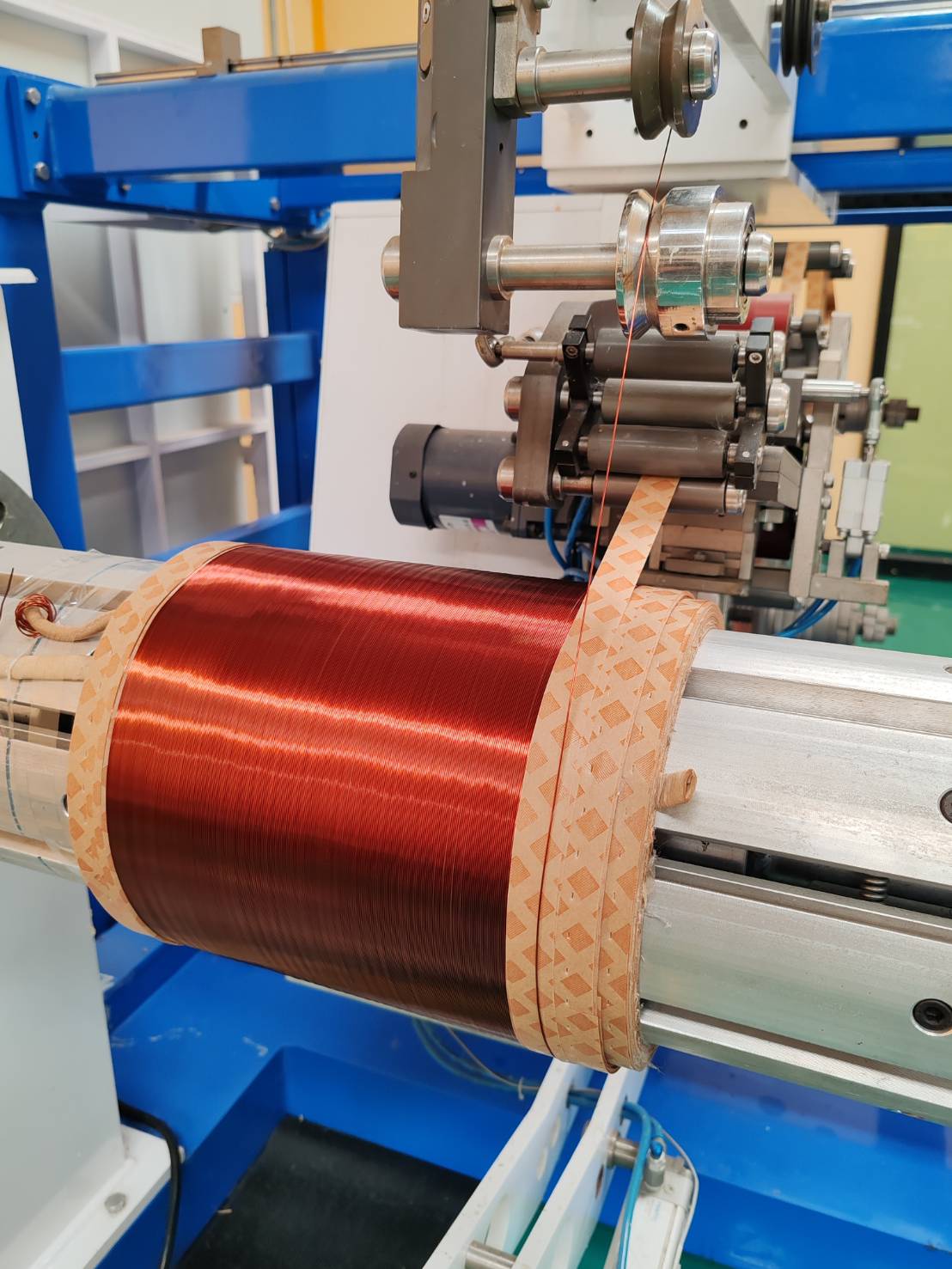

• การห่อหุ้มขดลวด: กระดาษไดมอนดอทถูกใช้ในการห่อหุ้มขดลวดของหม้อแปลงไฟฟ้า เพื่อเพิ่มความมั่นคงและป้องกันการเคลื่อนที่ของขดลวด ทำให้หม้อแปลงทำงานได้อย่างมีประสิทธิภาพและปลอดภัย


• การแยกชั้นของขดลวด: กระดาษลายจุดเพชรช่วยในการแยกชั้นของขดลวดในหม้อแปลง ทำให้การระบายความร้อนและการกระจายตัวของน้ำมันฉนวนเป็นไปอย่างมีประสิทธิภาพ


• การป้องกันการสั่นสะเทือนและการกระแทก: กระดาษลายจุดเพชรช่วยลดการสั่นสะเทือนและการกระแทกภายในหม้อแปลงไฟฟ้า ทำให้ส่วนประกอบภายในมีความทนทานและมีอายุการใช้งานยาวนาน


• การใช้งานร่วมกับน้ำมันฉนวน: จุดกาวบนกระดาษลายจุดเพชรสามารถดูดซับน้ำมันฉนวนได้ดี ช่วยเพิ่มประสิทธิภาพในการป้องกันไฟฟ้าและการระบายความร้อน

กระดาษฉนวนไดมอนดอท (Diamon Dotted Paper)

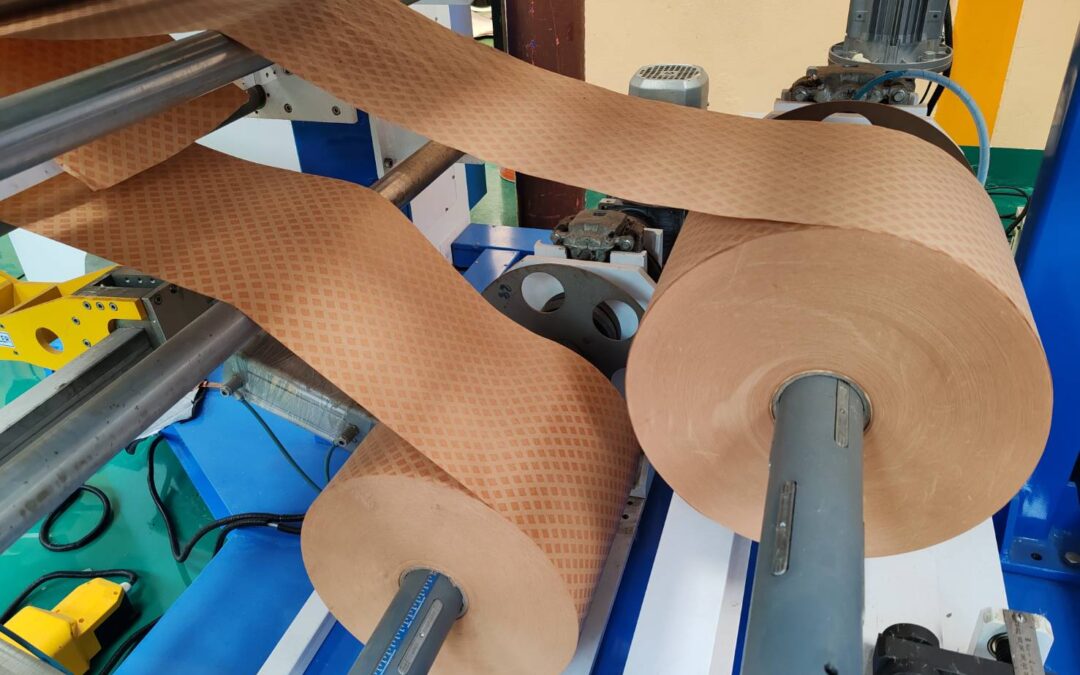

ในส่วนของการบวนการผลิตสีอีพ็อกซี่ด้านเดียว และสองด้านบนกระดาษอัดเกรดสูงของเรามีประสิทธิภาพอย่างมาก กระดาษไดมอนดอทได้รับการพิสูจน์แล้วว่าใช้เป็นฉนวนในหม้อแปลงไฟฟ้า และกระดาษเคลือบสามารถใช้งานร่วมกับน้ำมันหม้อแปลงไฟฟ้าได้อย่างสมบูรณ์เมื่อบ่มด้วยความร้อน

ในการผลิตได้รับมาตรฐาน IEC 60554-3-5-1984 ในการทดสอบกระดาษไดมอนดอท

 มีขนาดต่างๆดังนี้

0.10*1000*1000 มม.
0.13*1000*1000 มม.
0.17*1000*1000 มม.
0.18*1000*1000 มม.
0.25*1000*1000 มม.

คุณสมบัติ

• • ความสามารถในการยึดเหนี่ยว: จุดกาวที่จัดเรียงเป็นลายเพชรบนกระดาษช่วยยึดเหนี่ยวชั้นของขดลวดให้แน่นหนา ป้องกันการเคลื่อนที่และการสั่นสะเทือน ซึ่งเป็นสิ่งสำคัญในการรักษาความเสถียรของหม้อแปลงไฟฟ้า

    การระบายความร้อนที่ดี: ลายจุดเพชรบนกระดาษช่วยให้มีช่องว่างเล็กๆ ระหว่างชั้นของกระดาษและขดลวด ซึ่งช่วยในการระบายความร้อนและการกระจายตัวของน้ำมันฉนวน ทำให้หม้อแปลงทำงานได้อย่างมีประสิทธิภาพและมีอายุการใช้งานยาวนาน

    ความทนทานต่อแรงดันไฟฟ้า: กระดาษลายจุดเพชรมีคุณสมบัติฉนวนที่ดี สามารถทนทานต่อแรงดันไฟฟ้าสูง ทำให้ป้องกันการเกิดการลัดวงจรและเพิ่มความปลอดภัยในการใช้งาน

    ความทนทานต่อความร้อน: กระดาษลายจุดเพชรมีความทนทานต่ออุณหภูมิสูง ซึ่งทำให้มันเหมาะสมสำหรับการใช้งานในสภาวะแวดล้อมที่มีความร้อนสูง

ทำไม Diamond Dotted Paper ถึงสำคัญในอุตสาหกรรมไฟฟ้า

Diamond Dotted Paper มีบทบาทสำคัญในอุตสาหกรรมไฟฟ้า โดยเฉพาะในการผลิตและซ่อมบำรุงหม้อแปลงไฟฟ้า เพราะ

– เพิ่มความแข็งแรงทางกล: กาวอีพ็อกซี่ที่ละลายจะยึดขดลวดให้เป็นชิ้นเดียวกัน ทำให้โครงสร้างแข็งแรง ทนแรงกดและแรงกระแทก
– ป้องกันขดลวดเคลื่อนตัว: การยึดติดฉนวนช่วยลดการสั่นหรือขยับของขดลวด ซึ่งอาจทำให้ฉนวนเสียหายหรือเกิดลัดวงจรได้
– ลดช่องว่างในฉนวน: กาวจะเติมเต็มช่องว่างระหว่างชั้นกระดาษ ลดโอกาสเกิดฟองอากาศภายในหม้อแปลงไฟฟ้า
– ยืดอายุการใช้งาน: ด้วยคุณสมบัติทั้งหมดนี้ กระดาษไดมอนดอทช่วยความทนทานของหม้อแปลงไฟฟ้า ส่งผลให้อายุการใช้งานยาวนานขึ้น และลดค่าใช้จ่ายในการดูแลรักษา
